Tensor de fio de enrolamento magnético com liberação de tensão

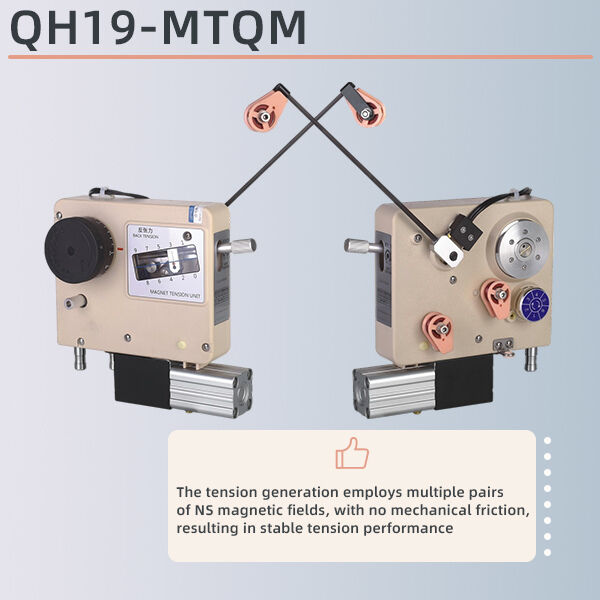

Tensor de fio de enrolamento QH19-MTQM (0,25-0,8mm ,300-1500g) TENSIONADORES DE FIO MAGNÉTICO - COM LIBERAÇÃO DE TENSÃO


TENSIONADORES DE FIO MAGNÉTICO - COM LIBERAÇÃO DE TENSÃO

A tensão do fio é um dos parâmetros mais críticos de qualquer processo de enrolamento de bobina, influenciando as características do produto, principalmente a resistência CC do fio. Dispositivos de controle de tensão do fio são, portanto, necessários para garantir uma tensão constante do fio à medida que a velocidade do fio muda durante o processo de enrolamento da bobina.
Uma grande desvantagem dos dispositivos mecânicos convencionais de tensionamento de fios é que os materiais de fricção estão em contato uns com os outros, resultando em desgaste mecânico nas superfícies de fricção. Portanto, a tensão do fio pode mudar do valor definido durante uma série de execuções de produção, exigindo ajuste e a conseqüente interrupção pode causar perda de eficiência do processo de enrolamento da bobina.

Principais vantagens dos tensores de fio magnético:
Esses tensionadores magnéticos utilizam um dispositivo contendo um ímã permanente como método sem contato para gerar uma resistência variável à rotação da roda principal do tensionador, mantendo assim a tensão do fio no valor definido por períodos mais longos do que seus equivalentes mecânicos, com requisitos de ajuste bastante reduzidos.

 Os modelos mostrados aqui são ideais para uso em bobinadeiras automáticas de múltiplos fusos, onde a tensão do fio precisa ser liberada durante o processo de enrolamento de pinos. (E/S é necessária na máquina de enrolamento para controlar o cilindro de atuação pneumático)

Características
1. A qualidade do tensor magnético é decidida por duas partes principais: uma é o ímã e a outra é o rolamento.
Ímã: De modo geral, quanto mais pares de ímãs você usar, melhor precisão obterá. E Qianhe adota até 16 pares de ímãs permanentes de alta resistência. Então ele pode criar amortecimento por meio da transformação do campo magnético e da mudança de torque. Também não possui atrito mecânico, de modo que pode gerar tensão estável e de longo prazo. Por outro lado, adotamos um ímã de alta resistência para que a faixa de tensão do tensor possa ser maior e a faixa de aplicação possa ser mais ampla.
* Rolamento: Qianhe adota rolamento NMB de alta qualidade com menor resistência e maior vida útil.
2. Design de ranhura: isso pode prevenir eficazmente o salto do fio durante a produção para garantir a qualidade do produto acabado.
3. Cada conjunto de produtos deve ser rigorosamente testado antes da entrega para garantir uniformidade de precisão absoluta da escala de tensão e do valor do grau de tensão. Quando uma bobinadeira requer vários tensores ao mesmo tempo, isso será conveniente para depuração e instalação dos operadores.
4. Quando a bobinadeira funciona normalmente, a tensão deve acompanhar a tensão posterior. Nosso tensor é equipado com um noble manual que pode ser utilizado para ajustar o valor da contratensão, para que o ajuste por parte dos operadores seja livre. Assim, a bobinadeira pode ser usada para bobinar que deve se adaptar à estrutura quadrada ou cuja velocidade de enrolamento muda rapidamente sem causar quebra do fio.
5. A especificação do braço tensor pode ser selecionada de acordo com as necessidades do cliente.

Condições de teste do tensor:
A velocidade da linha é 15M/S, início instantâneo, parada da linha contínua, tensão estável no positivo
e negativo 1%g.

Principais recursos do tipo QH19-MTQM:

• Escopo de tensão: 300-1500g
• Diâmetro do fio aplicado: 0,25-0,8 mm
• Haste de tensão: CX-8#


Lista de modelos





Desenho de passagem de fio



Mostra de imagens:
